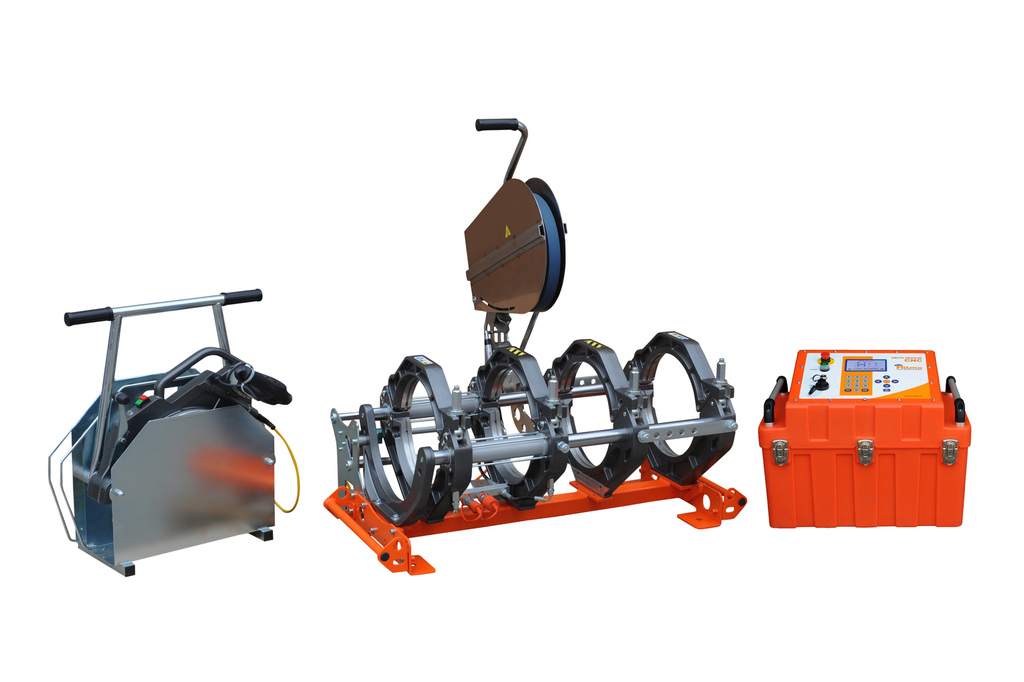

Heizelement-Stumpfschweissmaschine Typ DELTA DRAGON CNC

Allgemeine Merkmale



  • geeignet für PE 80, PE 100, PB, PP und PVDF
  • Automatisches elektronisches CNC-Steuersystem mit Datenaufzeichnung
  • Nach Auswahl der voreingestellten Schweissparameter nach DVS/ISO
    erfolgt automatische Prozesssteuerung
  • Bis zu 4.000 Schweissungen werden protokolliert
  • Datenausgabe über USB-Schnittstelle als PDF-Datei

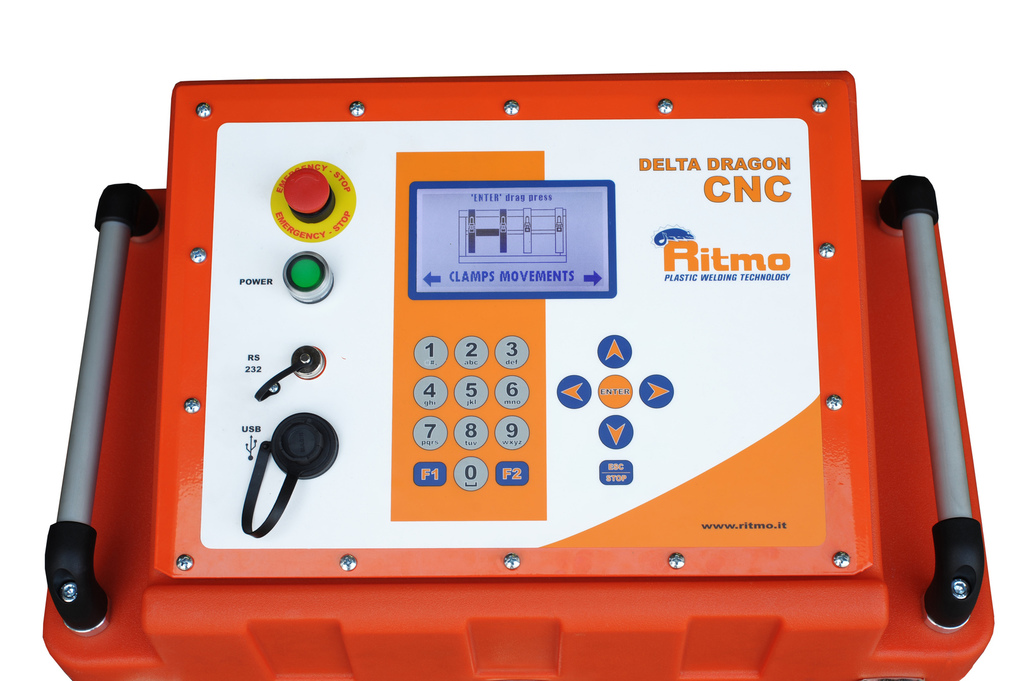

  • Großes graphisches Display
  • Serien-Schweissungen werden durch Referenz-Daten vereinfacht und beschleunigt
  • Not-Aus-Schalter und Überspannungs-Abschaltung

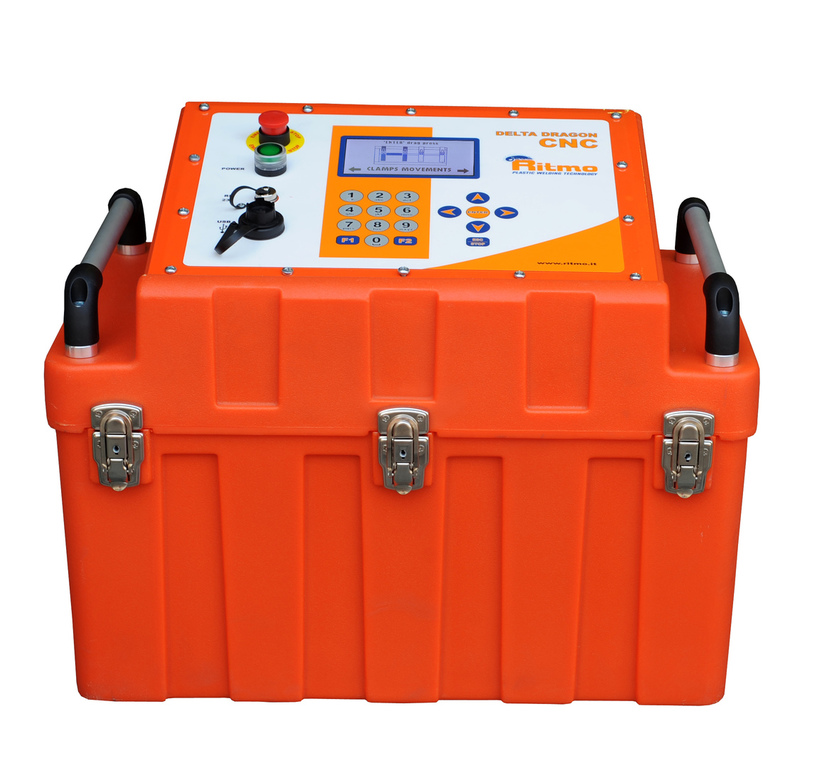

  • Hydraulik-Aggregat im schlagfesten Kunststoff-Gehäuse
  • Grundmaschine in horizontal oder seitlich geneigt einstellbar
  • SMARTLocK Reduktions-Spanneinsätze mit werkzeuglosem Schnellwechsel-System
  • geeignet für Rohr, Winkel, T-Stücke, Vorschweissbunde und Y-Stücke
  • Planhobel mit Micro-Sicherheitsschalter
  • Heizelement mit präziser Digital-Thermoregulierung und PTFE-Beschichtung
  • Einstellkasten für Heizelement mit hochtemperaturbeständiger Innenauskleidung
    zum Schutz der PTFE-Beschichtung
  • Hydraulik-Anschlüsse mit Schnellschluss-Kupplungen
  • Arbeitstemperatur Heizelement von 180° bis 280°C
  • Arbeitstemperatur Umgebung von -10° bis +40°C
  • Optionales Zubehör (gegen Aufpreis)
    Reduktionsspanneinsätze für Schutzmantelrohre
    Transport-Trailer
    Vormontierter Rohrheber mit Rollen
    Sonder-Spannvorrichtung für V-Bunde

    Transportbox für Reduktions-Spanneinsätze



Technische Merkmale der einzelnen Maschinen

DELTA DRAGON CNC

250 SA

250 FA

315 SA

315 FA

Arbeitsbereich

d 75 - 250

d 75 - 250

d 90 - 315

d 90 - 315

Stromversorgung

230 Volt

230 Volt

230 Volt

230 Volt

Leistungs-aufnahme

4150 Watt

4150 Watt

5150 Watt

5150 Watt

Gewicht Grundmaschine

90 kg

90 kg

125 kg

125 kg

Abmessung Grundmaschine

1000 x 820 x 1000 mm

1000 x 820 x 1000 mm

1150 x 970 x 1170 mm

1150 x 970 x 1170 mm

Besonderheiten

Heizelement per Hand zu bedienen

Heizelement vollautomatisch betätigt und an Grundmaschine montiert

Heizelement per Hand zu bedienen

Heizelement vollautomatisch betätigt und an Grundmaschine montiert
